INVESPAN ROC

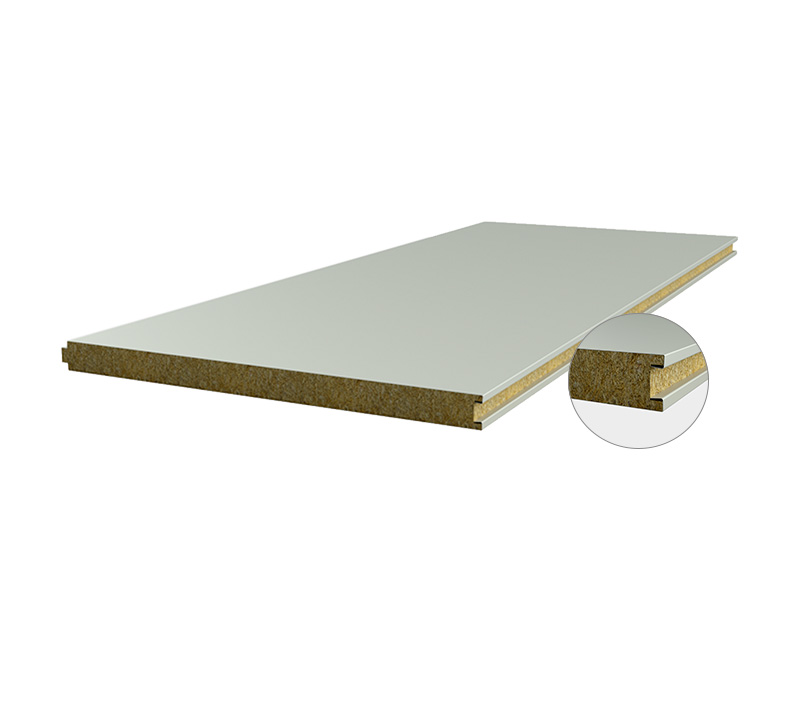

Panel aislante de lana de roca para cabinas y hornos
Descripción
Solución idónea utilizada en sector industrial para cabinas de hornos y pintura. Adecuado para altas temperaturas, y apto para techos y divisiones interiores. Panel altamente personalizable (dos tipos posibles de núcleo, varios espesores de chapa, posibilidad de personalizar juntas laterales, etc.).
Características
Ancho útil
1.170 mm
Núcleo aislante
Lana de roca
Densidad del núcleo
LR LD: 130 kg/m3 | LR HD: 150 kg/m3
Espesor de panel (mm)
50
60
80
100
120
150
Peso propio (1)
(kg/m2)
Núcleo LR LD
14,57
15,87
18,47
21,07
23,67
27,57
Núcleo LR HD
15,55
17,05
20,05
23,05
26,05
-
Transmitancia térmica (2) (W/m 2·K)
Núcleo LR LD
0,77
0,64
0,48
0,38
0,32
0,26
Núcleo LR HD
0,81
0,67
0,50
0,40
0,33
-
(1) Considerando chapas de espesor 0,5 mm.
Transmitancia térmica
Espesor(mm)
U (W/m2·k)
50
0,67
60
0,57
80
0,44
100
0,36
120
0,30
150
0,24
dac: 8000 kg/m3
dlr: 130 kg/m3
aceroext/int: 0,8 mm
Resultados mecánicos
DISTANCIA ENTRE APOYOS (m)
Espesor (mm)
Carga (kg/m2)
80
100
120
150
180
50
2,15
1,75
1,50
1,20
1,0
60
2,5
2,10
1,75
1,45
1,20
80
3,25
2,75
2,35
1,9
1,6
100
4,0
3,35
2,85
2,35
2,0
120
4,65
3,95
3,4
2,8
2,4
150
5,65
4,8
4,15
3,45
2,95
Instalación del panel: Sobre tres o más apoyos
Espesor chapas int./ext.: 0,8 mm
Densidad del núcleo: 130 kg/m3
Deformación límite: L/200
