MODULPAN ROC

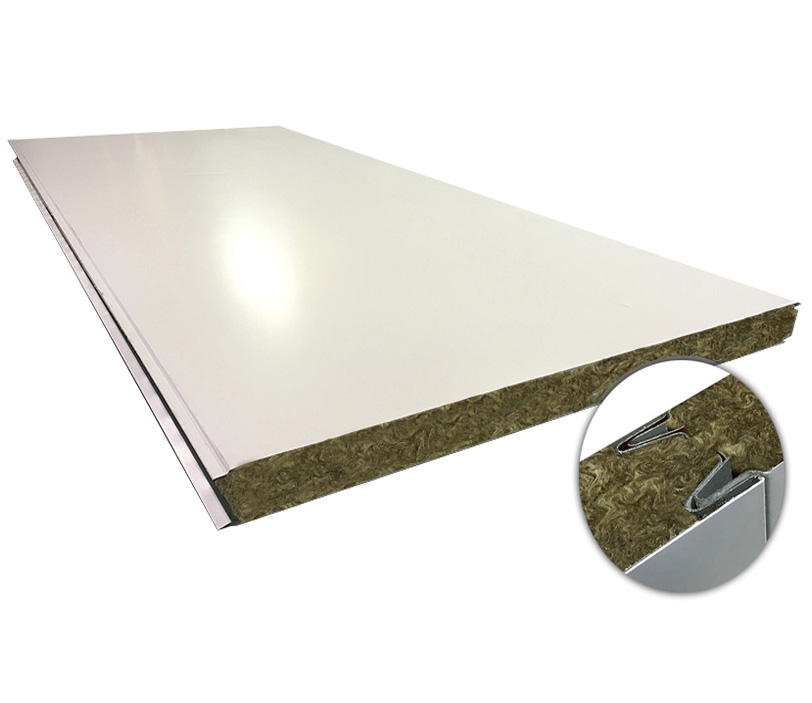

Panel aislante de lana de roca para sectorización

Descripción

Solución idónea para aplicaciones de sectorización ante incendios en el sector de la construcción, instalaciones industriales, sector agroalimentario e instalaciones frigoríficas.
Apto para techos y divisiones interiores.
Panel altamente personalizable (dos tipos posibles de núcleo, varios espesores de chapa, diversas opciones de perfilado, etc.).
Núcleo aislante rígido de lana de roca con un alto rendimiento térmico (transmitancia térmica de 0,26 W/m2 K para el panel de núcleo LR LD de 150 mm de espesor).

Cara A

 Chapa de acero prelacada de 0,5 a 0,8 mm

Núcleo

Lana de roca – 135 y 150 kg/m3

Cara B

Chapa de acero prelacada de 0,5 a 0,8 mm

Espesor

 De 50 a 150 mm

Ancho útil

1.150 mm

Acabado

Liso, conformado y microperfilado

Peso

Espesor (mm)

Peso (kg/m2)

LD

HD

50

15,3

16,1

60

16,7

17,6

80

19,4

20,6

100

22,1

23,6

120

24,8

26,6

150

28,8

31,1

dac: 8000 kg/m3

dlr: 135 kg/m3 (LD) / 150 kg/m3 (HD)
aceroext/int: 0,5 mm

Clasificación al fuego

Reacción al fuego

A2-s1, d01

Resistencia al fuego

Modulpan Roc 60mm LD

EI 60 2

Modulpan Roc 100mm LD

EI 180 2

Modulpan Roc 120mm LD

EI 240 2

Modulpan Roc 100mm LD

REI 120 3

(1) Ensayado con perfil perimetral. Según EN 13501-1

(2) Campo directo de aplicación de los resultados de ensayo. Paredes divisorias con montaje vertical. Según EN 1364-1. EXAP bajo consulta.

(3) Campo directo de aplicación de los resultados de ensayo en posición cubierta y vano a 2100mm. Según EN 1365-2.

Características

Ancho útil

1.150 mm

Núcleo aislante

Lana de roca

Densidad del núcleo

LR LD: 130 kg/m3 | LR HD: 150 kg/m3

Espesor de panel (mm)

50

60

80

100

120

150

Peso propio (1)
(kg/m2)

Núcleo LR LD

15,99

16,29

18,89

21,49

24,09

27,99

Núcleo LR HD

15,95

17,45

20,45

23,45

26,45

-

Transmitancia térmica (2) (W/m 2·K)

Núcleo LR LD

0,77

0,63

0,47

0,38

0,32

0,26

Núcleo LR HD

0,80

0,66

0,50

0,40

0,33

-

(1) Considerando chapas de espesor 0,5 mm.

Transmitancia térmica

Espesor(mm)​

U (W/m2·k)

50

0,67

60

0,57

80

0,44

100

0,35

120

0,30

150

0,24

dac: 8000 kg/m3
dlr: 135 kg/m3
acero ext/int: 0,5 mm

Resultados mecánicos

DISTANCIA ENTRE APOYOS (m)

Espesor (mm)

Carga (kg/m2)

80

100

120

150

180

50

2,80

2,65

2,50

-

-

60

-

-

-

-

-

80

-

-

-

-

-

100

5,20

4,70

4,30

-

-

120

-

-

-

-

-

150

6,50

5,80

4,80

-

-

Instalación del panel: Sobre tres o más apoyos
Espesor chapas int./ext.: 0,5 mm
Densidad del núcleo: 135 kg/m3
Deformación límite: L/200
