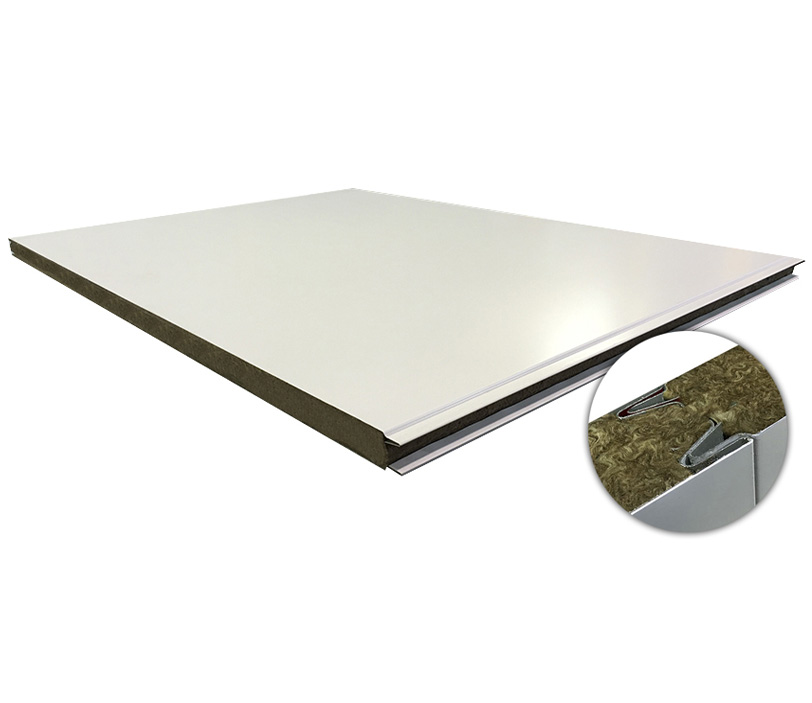

MODULPAN ROC® – JUNTA MACHIHEMBRADA

PAREDES y TECHOS para SALAS BLANCAS

Descripción

Cara A

Acero de 0,5 a 0,6 mm – Prelacado, inox, PVC, PET

Núcleo

 Lana de roca – 135 y 150 kg/m3

Cara B

Acero de 0,5 a 0,6 mm – Prelacad0, inox, PVC, PET

Espesor

 De 50 a 100 mm

Ancho útil

1.150 mm

Acabado

Liso

Peso

Espesor (mm)

Peso (kg/m2)

LD

HD

50

17,1

17,8

60

18,4

19,3

80

21,1

22,3

100

23,8

25,3

dac: 8000 kg/m3

dlr: 135 kg/m3 (LD) / 150 kg/m3 (HD)
aceroext/int: 0,6 mm

Clasificación al fuego

Reacción al fuego

 A2-s1, d0

Transmitancia térmica

Espesor(mm)​

U (W/m2·k)

50

0,67

60

0,57

80

0,44

100

0,35

dac: 8000 kg/m3

dlr: 135 kg/m3
aceroext/int: 0,6 mm

Resultados mecánicos

DISTANCIA ENTRE APOYOS (m)

Espesor (mm)

Carga (kg/m2)

80

100

120

150

180

50

2,80

2,65

2,50

-

-

60

-

-

-

-

-

80

-

-

-

-

-

100

5,20

4,70

4,30

-

-

Instalación del panel: Sobre tres o más apoyos
Espesor chapas int./ext.: 0,5 mm
Densidad del núcleo: 135 kg/m3
Deformación límite: L/200
